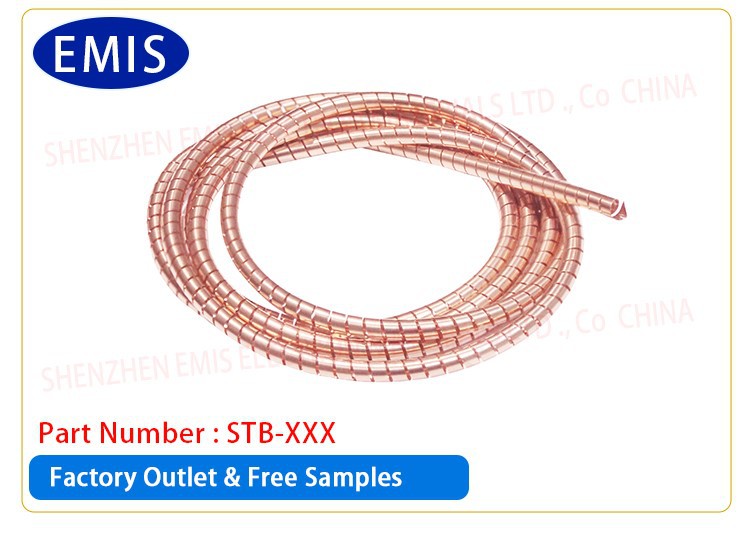

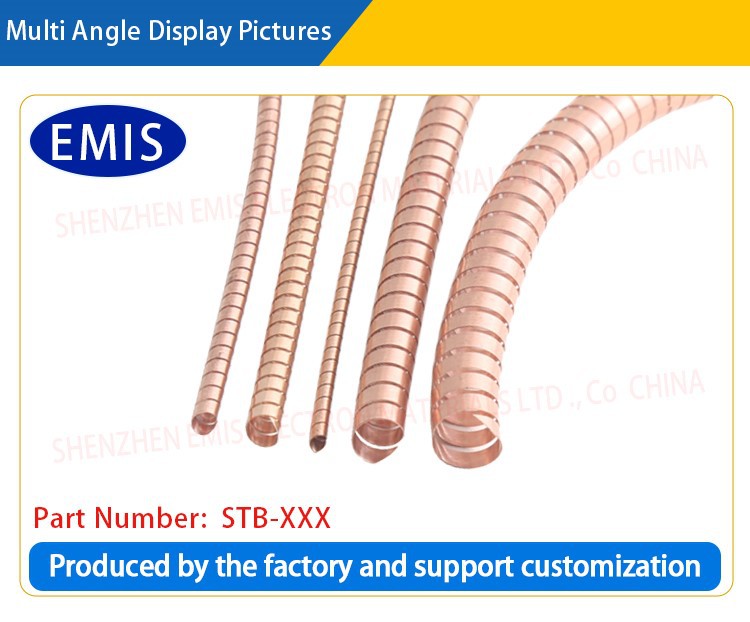

Junta de tubo espiral blindado





A junta do tubo espiral de proteção é feita de cobre-berílio estanhado altamente elástico, cobre-berílio niquelado, aço inoxidável e outros materiais. Esta estrutura única proporciona um excelente efeito de proteção contra ondas eletromagnéticas. Ele pode bloquear efetivamente a interferência de ondas eletromagnéticas externas e garantir a operação normal do equipamento em um ambiente eletromagnético complexo.







Diagrama de referência do tamanho do tubo espiral I. Instalado na ranhura do O-ring padrão II. Instale na ranhura em cauda de andorinha







Podemos personalizar a largura, a espessura e o diâmetro externo das matérias-primas de cobre-berílio/aço inoxidável de acordo com suas necessidades. Esta junta de vedação é instalada em uma ranhura. O método de instalação específico é mostrado na figura. As especificações padrão do produto são mostradas na tabela de parâmetros do tubo espiral de cobre-berílio:



NÃO	Número da peça	T(mm)	Diâmetro (D)	Comprimento máximo	Acabamento de superfície	Núcleo Interno	Tamanho montado
							W	H	N
1	STB-086	0.08	0.86 mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-086-IC	1.20	0.58	0.84
2	STB-120	0.08	1,20 mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-120-IC	1.60	0.90	1.15
3	STB-160	0.08	1,60 mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-160-IC	2.38	1.16	1.52
4	STB-178	0.1	1,78 mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-178-IC	2.38	1.35	1.70
5	STB-198	0.1	1,98 mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-198-IC	2.76	1.50	1.90
6	STB-238	0.1	2,38 mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-238-IC	3.20	1.78	2.30
7	STB-260	0.1	2,60mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-260-IC	3.60	1.95	2.50
8	STB-276	0.1	2,76 mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-276-IC	4.00	2.10	2.67
9	STB-320	0.1	3,20mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-320-IC	4.40	2.38	3.10
10	STB-360	0.1	3,60mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-360-IC	4.80	2.67	3.50
11	STB-440	0.1	4,40mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-440-IC	5.95	3.25	4.20
12	STB-475	0.1	4,75mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-475-IC	6.35	3.60	4.60
13	STB-625	0.1	6,25mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-625-IC	8.70	4.70	6.10
14	STB-800	0.1	8.00 milímetros	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-800-IC	10.70	6.00	7.62
15	STB-960	0.1	9,60mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-960-IC	12.70	7.10	9.24
16	STB-1270	0.1	12,70mm	10 metros	Brilhante. Níquel. Estanho. Ouro. prata	STB-1270-IC	16.70	9.60	12.30



































Também podemos usar aço inoxidável para fazer tubo espira. Número da peça conforme abaixo.



NÃO	Número da peça	T(mm)	Diâmetro	Comprimento máximo/bobina	Acabamento de superfície	Núcleo Interno P/N	Tamanho montado
							W	H	N
1	STS-086	0.08	0.86 mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-086-IC	1.20	0.58	0.84
2	STS-120	0.08	1,20 mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-120-IC	1.60	0.90	1.15
3	STS-160	0.08	1,60 mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-160-IC	2.38	1.16	1.52
4	STS-178	0.1	1,78 mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-178-IC	2.38	1.35	1.70
5	STS-198	0.1	1,98 mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-198-IC	2.76	1.50	1.90
6	STS-238	0.1	2,38 mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-238-IC	3.20	1.78	2.30
7	STS-260	0.1	2,60mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-260-IC	3.60	1.95	2.50
8	STS-276	0.1	2,76 mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-276-IC	4.00	2.10	2.67
9	STS-320	0.1	3,20mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-320-IC	4.40	2.38	3.10
10	STS-360	0.1	3,60mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-360-IC	4.80	2.67	3.50
11	STS-440	0.1	4,40mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-440-IC	5.95	3.25	4.20
12	STS-475	0.1	4,75mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-475-IC	6.35	3.60	4.60
13	STS-625	0.1	6,25mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-625-IC	8.70	4.70	6.10
14	STS-800	0.1	8.00 milímetros	10 metros	Brilhante. Níquel. Estanho etc.	STS-800-IC	10.70	6.00	7.62
15	STS-960	0.1	9,60mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-960-IC	12.70	7.10	9.24
16	STS-1270	0.1	12,7mm	10 metros	Brilhante. Níquel. Estanho etc.	STS-1270-IC	16.70	9.60	12.30



1. Classificação do produto

As juntas de blindagem do tubo espiral são divididas em juntas de tubo espiral de cobre-berílio e juntas de blindagem de tubo espiral de aço inoxidável de acordo com diferentes materiais.

Os tubos espirais de cobre-berílio são almofadas de blindagem eletromagnética de alto desempenho. Feitos de material de cobre-berílio de alta qualidade, possuem excelente elasticidade e resistência à deformação por compressão permanente.

Eles podem recuperar rapidamente sua forma original após serem comprimidos por força externa e podem se adaptar a lacunas de diferentes formatos e tamanhos para garantir um bom contato e efeitos de proteção; a superfície do tubo espiral é estanhada ou niquelada para melhorar ainda mais sua condutividade e desempenho de blindagem, e as almofadas revestidas de borda têm forte

resistência à corrosão eletroquímica em ambientes úmidos e com névoa salina.

As juntas de blindagem de tubo espiral de aço inoxidável são tiras de blindagem de tubo espiral feitas de aço inoxidável.

Os tubos espirais de aço inoxidável têm excelente elasticidade e resistência à compressão e podem atingir funções significativas de suporte e retração. Podem ser instalados em placas de qualquer espessura sem suporte adicional. Além disso, os tubos espirais de aço inoxidável também podem fornecer excelente desempenho de blindagem para proteger equipamentos eletrônicos contra interferência eletromagnética.



Introduzir

A junta do tubo espiral blindado é feita de cobre-berílio estanhado altamente elástico, cobre-berílio niquelado, aço inoxidável e outros materiais. Esta estrutura única proporciona um excelente efeito de proteção contra ondas eletromagnéticas. Ele pode bloquear efetivamente a interferência de ondas eletromagnéticas externas e garantir a operação normal do equipamento em um ambiente eletromagnético complexo. Quer se trate de ondas eletromagnéticas de alta ou baixa frequência, elas podem ser protegidas de forma eficiente, fornecendo proteção confiável para equipamentos que requerem alto desempenho de blindagem de ondas eletromagnéticas.

Principais funções das juntas de tubo espiral blindado

Blindagem eletromagnética: A função mais importante é a blindagem eletromagnética. Através da estrutura do tubo espiral de metal, ele pode isolar efetivamente a interferência eletromagnética externa ou interna, proteger equipamentos eletrônicos da interferência da radiação eletromagnética e garantir o funcionamento normal do equipamento.

Reduzir o vazamento de radiação eletromagnética: Quando usada em um sistema de tubulação para transmissão de sinais ou correntes, a junta do tubo espiral blindado pode evitar o vazamento de radiação eletromagnética de sinais ou correntes, evitando interferência com o ambiente ou equipamento circundante.

Melhorar a compatibilidade eletromagnética (EMC): Aplicado a equipamentos industriais, equipamentos de comunicação, equipamentos médicos e outros campos para garantir que o equipamento esteja em conformidade com os padrões EMC (compatibilidade eletromagnética) e atenda aos regulamentos legais e de segurança.

Proteção estrutural e durabilidade: As juntas de tubos em espiral também podem fornecer proteção física para evitar que o equipamento seja danificado por fricção, colisão ou outros danos físicos e aumentar a durabilidade dos tubos ou equipamentos.

Estrutura e materiais de juntas de tubos espirais blindados

A estrutura das juntas de tubos espirais blindados geralmente inclui duas partes:

Camada de malha de arame: A malha de arame é tecida com metais altamente condutores (como aço inoxidável, cobre, alumínio, etc.) e é responsável por fornecer blindagem eletromagnética. A estanqueidade e o material da tela de arame determinam sua eficácia de blindagem.

Elastômero ou camada protetora: As superfícies interna e externa do tubo espiral geralmente possuem uma camada de elastômero (como borracha, silicone, etc.) ou camada protetora, que desempenha principalmente um papel na impermeabilização, resistência à corrosão e resistência ao choque. Os materiais de elastômero também podem fornecer um certo efeito de amortecimento e aumentar a durabilidade da junta.

As juntas de tubo espiral blindado são juntas de blindagem eletromagnética de alto desempenho. Este material de junta de blindagem é um material de blindagem ideal para projetos militares e aeroespaciais, bem como alguns equipamentos eletrônicos civis que requerem blindagem e vedação eficientes, e pode ser amplamente utilizado em problemas de blindagem que outras juntas não conseguem resolver. A eficácia da blindagem desta junta de vedação é de 86dB a 165dB.

Os tubos espirais de aço inoxidável também são juntas de blindagem eletromagnética de alto desempenho. Este produto é muito adequado para aplicações civis e está em conformidade com a Diretiva Europeia 83528. Essas juntas podem fornecer mais de 95 dB de qualidade de blindagem a 1 GHz.

Nossa empresa fornece serviços profissionais de personalização de juntas de tubo espiral de blindagem, com o objetivo de fornecer aos clientes de diferentes setores soluções eficientes de blindagem e proteção eletromagnética. Através de serviços de customização, podemos projetar e fabricar juntas de tubo espiral de proteção que atendam aos seus ambientes de aplicação especiais de acordo com as necessidades específicas dos clientes, garantindo que o desempenho, tamanho e aplicabilidade dos produtos sejam perfeitamente combinados para ajudar os clientes a lidar com interferências eletromagnéticas complexas ( problemas de EMI).





Campos de aplicação

Equipamentos eletrônicos: Em comunicação, medicina, eletrônicos de consumo e outros equipamentos, as juntas de tubos espirais blindados são amplamente utilizadas para proteger componentes sensíveis contra interferência eletromagnética.

Indústria automotiva: Em sistemas eletrônicos montados em veículos, juntas de tubos espirais blindados são frequentemente usadas para proteger sensores, cabos e conectores para evitar que interferência eletromagnética afete o sistema de controle eletrônico do carro, especialmente a operação normal de direção autônoma e sistemas inteligentes.

Aeroespacial: Em ambientes de alta demanda, como naves espaciais e comunicações por satélite, juntas de tubos espirais blindados podem ser usadas para blindagem eletromagnética de cabos, tubulações, instrumentos e equipamentos para garantir a confiabilidade dos equipamentos e a estabilidade da comunicação.

Aplicações industriais: No controle industrial, equipamentos de geração de energia, transformadores e outros equipamentos, juntas de tubos espirais blindados podem ser usadas para reduzir a interferência eletromagnética entre equipamentos e melhorar a estabilidade dos sistemas elétricos.

Equipamento militar e de segurança: Em equipamentos de comunicação militar, sistemas de radar, comunicações por satélite e outros campos, juntas de tubo espiral blindado são usadas para melhorar a capacidade anti-interferência do equipamento e garantir a transmissão segura de sinais importantes.

Vantagens de desempenho

As juntas de tubo espiral blindado possuem excelentes propriedades de condutividade e blindagem;

As juntas de tubo espiral blindado têm excelente resistência à corrosão após galvanoplastia; As propriedades do material dos tubos espirais de cobre-berílio podem alcançar melhores capacidades de transferência de calor e resfriamento;

As juntas de tubo espiral blindado podem fornecer alta elasticidade e baixo relaxamento de acordo com o desempenho da mola; Os tubos espirais de aço inoxidável possuem excelente resistência à corrosão e ao desgaste, e sua vida útil é longa, reduzindo custos de manutenção e substituição;

Os tubos espirais de aço inoxidável ainda podem manter boas propriedades mecânicas em ambientes de alta temperatura e são adequados para troca de calor e outros campos;

Os tubos espirais de aço inoxidável são fáceis de limpar e adequados para uso nas indústrias alimentícia e médica;

Adicionar PVC e outros núcleos internos ao tubo espiral pode alterar diferentes forças de compressão;

Todos os produtos (incluindo galvanoplastia) estão em conformidade com SGS, ROHS, REACH, padrões ambientais e outros.







Processo de fabricação de juntas de tubo espiral blindado

Parâmetros Técnicos do Produto

Matérias-primas:

Tubo Espiral: Cobre Berrílio Estanhado (Sem Chumbo) ou Tubo Espiral

Núcleo do tubo: Dureza do PVC 80.



Eficácia da blindagem:

Qualidade de blindagem: Na banda de frequência de 1 MHz-1GHz, sua eficácia de blindagem excede 80dB (80dB-160dB). (Conforme mostrado na figura abaixo)

Observação:

1. Junta de tubo espiral de cobre e berílio estanhado com força elástica padrão;

2. Junta de tubo espiral de cobre-berílio estanhado com força elástica média;

3. Junta do tubo espiral de cobre-berílio estanhado com baixa força elástica.

Força elástica de compressão

As juntas de blindagem do tubo espiral de cobre-berílio são divididas nas seguintes duas forças elásticas de compressão diferentes. A compressão ideal é de 25% do diâmetro do tubo espiral. Como a pressão está relacionada à espessura da matéria-prima cobre-berílio, o valor aproximado da força elástica está marcado na tabela abaixo:



Diâmetro (mm)	Alongamento Padrão*	Elasticidade média
0.86+/-0.051	SS-02	MS-02 NC**
1.20+/-0.051	SS-03	MS-03 NC**
1.60+/-0.076	SS-04	MS-04
1.78+/-0.076	SS-.070	MS-.070
1.98+/-0.076	SS-05	MS-05
2.38+/-0.102	SS-06	MS-06
2.60+/-0.102	SS-.103	MS-.103
2.76+/-0.102	SS-07	MS-07
3.20+/-0.102	SS-08	MS-08
3.60+/-0.127	SS-09	MS-09
4.40+/-0.127	SS-11	MS-11
4.75+/-0.152	SS-12	MS-12
6.25+/-0.178	SS-16	MS-16
8.00+/-0.229	SS-20	MS-20
9.60+/-0.279	SS-24	MS-24
12.70+/-0.381	SS-32	MS-32
Nota: * indica que o tubo espiral elástico padrão não possui núcleo interno, ** indica que este modelo não pode ter núcleo interno
Alongamento padrão: 4,8 kg/cm (média); Alongamento médio: 1,6 kg/cm (média)



Entregar, enviar e servir



Capacidade de entrega rápida

1. Prazo de entrega em massa normal: menos de 3 dias;

2.Tempo máximo para produtos especiais: menos de 7 dias.

3. Prazo de entrega normal da amostra grátis: menos de 2 dias.

4. Prazo de entrega para produtos especiais: menos de 7 dias.

5.Tempo de conclusão da produção manual de amostra: menos de 7 dias



Garantia de qualidade confiável

Tempo de feedback para reclamações de clientes sobre qualidade: menos de 1 hora.

Tempo de troca de mercadorias: menos de 1 dia.

fornecendo uma gama completa de relatórios de inspeção de qualidade para garantir a qualidade e confiabilidade do nosso produto.,





Q1: O que é uma junta de tubo espiral de proteção?

A1: Uma junta de tubo espiral de blindagem é um componente de proteção usado para blindagem eletromagnética, geralmente feito de material metálico e possui uma estrutura em espiral. Sua principal função é prevenir interferência eletromagnética (EMI) e fornecer um caminho condutor. É frequentemente usado em vários dispositivos e sistemas eletrônicos para reduzir a interferência eletromagnética e melhorar a estabilidade do sistema elétrico.



Q2: Qual é a função principal da junta do tubo espiral de proteção?

A2: A principal função da junta do tubo espiral de blindagem é fornecer proteção de blindagem eletromagnética, reduzir a interferência de ondas eletromagnéticas externas no equipamento e evitar que as ondas eletromagnéticas emitidas pelo equipamento interfiram no ambiente externo. Além disso, também pode fornecer conexões elétricas e caminhos condutores até certo ponto para garantir que o equipamento funcione de forma estável em um ambiente eletromagnético complexo.

.

Q3: Por que escolher uma junta de tubo espiral de blindagem personalizada?

A3: As juntas de tubo espiral de blindagem personalizadas podem atender com precisão às necessidades de aplicações específicas. Cada dispositivo possui diferentes tamanhos, formatos e ambientes de uso. A personalização pode garantir o melhor efeito de blindagem, garantindo ao mesmo tempo sua adaptabilidade, durabilidade e conveniência de instalação. Através de serviços customizados, os clientes podem escolher os materiais, tamanhos, tratamentos de superfície e estruturas corretos para garantir que as juntas operem de forma estável em um ambiente específico por um longo período.



Q4: Quais características podem ser personalizadas para juntas de tubo espiral blindado?

A4: Ao personalizar juntas de tubo espiral blindado, as seguintes características podem ser ajustadas:

Tamanho e forma: Personalize comprimento, diâmetro, passo, etc. de acordo com os requisitos de tamanho do equipamento do cliente.

Seleção de materiais: Selecione diferentes materiais metálicos de acordo com o ambiente de trabalho, como cobre berílio, aço inoxidável, liga banhada a cobre, etc., para garantir efeito de proteção e resistência à corrosão.

Tratamento de superfície: Como revestimento de níquel, revestimento de prata, revestimento de ouro, etc., para aumentar a resistência à corrosão, condutividade e propriedades mecânicas.

Projeto estrutural: Ajuste a estrutura espiral e o número de camadas da junta para otimizar o efeito de blindagem.

Adaptabilidade ambiental: personalize resistência a altas temperaturas, resistência à corrosão, características à prova d'água e à prova de poeira para garantir um uso estável a longo prazo sob condições extremas.



Q5: Como garantir a qualidade das juntas de tubo espiral blindadas personalizadas?

A5: Adotamos um rigoroso processo de controle de qualidade, desde o design, seleção de materiais, produção até o teste final, cada link é rigorosamente verificado. Antes da personalização, nos comunicaremos detalhadamente com os clientes para garantir que o plano de design atenda aos requisitos da aplicação; após a produção da amostra, vários testes (como blindagem eletromagnética, resistência a altas temperaturas, resistência à corrosão, etc.) são realizados para garantir a qualidade do produto. Durante a produção em massa, também são realizados monitoramento e testes completos para garantir que cada produto atenda aos padrões.



Q6: As juntas do tubo espiral blindado podem ser reutilizadas?

A6: As juntas de tubo espiral blindado são geralmente projetadas como componentes reutilizáveis, especialmente materiais metálicos de alta qualidade e tratamentos de superfície para garantir sua durabilidade e longa vida útil. No entanto, o uso prolongado pode causar certo desgaste ou danos, portanto, são necessárias inspeções e manutenção regulares. Se a junta estiver danificada ou o desempenho diminuir, a substituição oportuna pode garantir que o equipamento continue a funcionar normalmente.



Q7: Como escolher uma junta de tubo espiral blindada adequada?

A7: Ao escolher uma junta de tubo espiral blindada adequada, os seguintes fatores devem ser considerados:

Requisitos de compatibilidade eletromagnética do equipamento: Escolha uma junta com efeito de blindagem suficiente.

Ambiente de trabalho: Considere fatores como temperatura, umidade e corrosividade e escolha materiais que se adaptem ao ambiente.

Tamanho e formato: Certifique-se de que a gaxeta corresponda à interface do equipamento e ao local de instalação.

Requisitos de durabilidade: Escolha materiais de alta durabilidade com base na vida útil e no ciclo de manutenção.



Q8: Qual é o prazo de entrega para juntas de tubo espiral blindadas personalizadas?

A8: O prazo de entrega geralmente depende da complexidade e do volume de produção da junta. De modo geral, o ciclo de produção e verificação da amostra é de cerca de 2-3 dias, e a nova amostra de molde é de 15 dias. Caso o cliente tenha necessidades urgentes, podemos prestar um atendimento ágil de acordo com a situação específica e tentar encurtar o ciclo de entrega.
